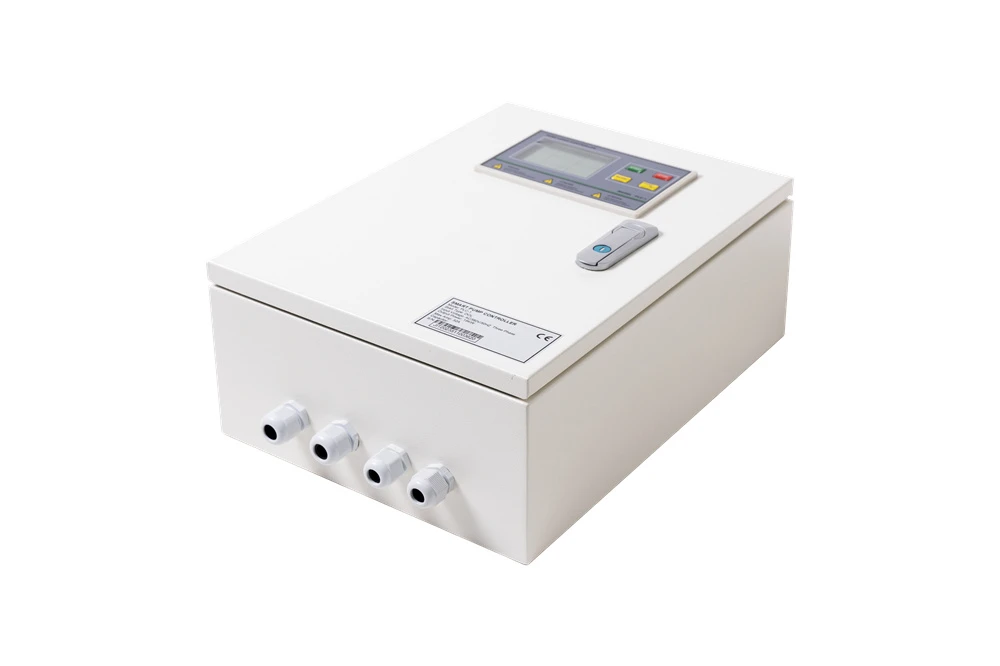

Controlador de bomba intel·ligent de 2 bombes



Agraïm que hagis seleccionat els nostres productes i ens comprometem a continuar oferint-te un servei amable i útil.

Un sistema de control i protecció intuïtiu i programable per a bombes submergibles centrífugues, de canonades, dúplex i trifàsiques de pou profund, entre altres tipus, és el controlador de bombes intel·ligent.



El controlador pot funcionar de múltiples maneres utilitzant diverses instal·lacions elèctriques. La sonda o el sensor lliure al pou és una característica clau que diferencia el controlador d'una caixa de control de bomba d'encesa/apagada estàndard. El nostre disseny exclusiu elimina la necessitat d'instal·lar una sonda o un sensor al pou i proporciona una protecció altament sensible i fiable contra el funcionament en sec de la bomba.



Marca: OEM

Número de model del fabricant: PCH32 PLUS

Treballant en: 3 fases 220v/380v/415v

Bomba en funcionament:0.75-15kw

Carcassa de plàstic: IP 65

Contactor MCB/AC: CHNT

Tipus: Panell de control alternatiu dúplex

Tensió nominal: 120/208/240V/380V/415V AC

Amperes: 9 a 32 A

Tipus de bomba compatible: Bomba de dipòsit/booster/forat

Nombre de bombes controlades: 2

Ubicació: interior/exterior

Tipus de carcassa: IP65

Mida del recinte: 342 * 292 * 119 mm

Canvi d'aplicació: mitjançant interruptor DIP

Aplicació que inclou:

• S'aplica per a la transferència d'aigua del dipòsit baix al dipòsit superior mitjançant sonda de líquid o interruptor de flotador
• S'aplica per reforçar mitjançant interruptor de pressió i dipòsit de pressió.
• Aplicat per a l'aixecament d'aigües residuals mitjançant sonda líquida o interruptor de flotador
• S'aplica a la bomba de drenatge amb interruptor de flotador
• S'aplica per a la transferència d'aigua del dipòsit baix al dipòsit superior mitjançant un transmissor de nivell (4-20mA)
• Sol·licitat per augmentar mitjançant transmissor de pressió (4-20mA)
• Aplicat per a l'aixecament d'aigües residuals mitjançant un transmissor de nivell (4-20mA)

Article	Protecció	Valor	Observació	Tipus d'avaria
1	Amperi de viatge de protecció contra marxa en sec	75% de l'ampere de funcionament calibrat	A la configuració del menú	Falla de recuperació
2	Temps de resposta del viatge de protecció contra marxa en sec	5s	A la configuració del menú
3	Temps de recuperació de la protecció Dry Run	45m	A la configuració del menú
4	Amperi de viatge de protecció contra sobrecàrrega	130% amperatge de funcionament calibrat	A la configuració del menú	Falla de recuperació
5	Temps de resposta del viatge de protecció contra sobrecàrrega	5S (temps invers)	arreglat en programari
6	Temps de recuperació de la protecció contra sobrecàrregues	4m	A la configuració del menú
7	Bomba aturada protecció amperatge de viatge	180% de l'amperatge de funcionament calibrat	A la configuració del menú	Falla de no recuperació
8	Temps de resposta del viatge de protecció aturat de la bomba	1s	arreglat en programari
9	Tensió d'activació de protecció de sota tensió	304v	A la configuració del menú	Falla de recuperació
10	Temps de resposta del dispar de protecció de sota tensió	6s	arreglat en programari
11	Temps de recuperació de protecció sota tensió	4m	A la configuració del menú
12	Tensió d'activació de protecció contra sobretensió	437v	A la configuració del menú	Falla de recuperació
13	Temps de resposta de la protecció contra sobretensió	6s	arreglat en programari
14	Temps de recuperació de la protecció contra sobretensió	4m	A la configuració del menú
15	Fase oberta			Falla de no recuperació
16	Fase inversa			Falla de no recuperació
17	Desbordament			Falla de recuperació
18	Sobretemp			Falla de recuperació
19	Fuga d'aigua			Falla de no recuperació





Posseir més de 20 anys d'experiència en la creació, investigació i avenç de controladors experts de bombes d'aigua,

El resultat dels nostres esforços són els nostres controladors d'elevació d'aigües residuals, la sèrie PCH. Té totes les capacitats i atributs que necessiten els nostres clients, i amb uns senzills ajustaments de paràmetres, gairebé pot fer les funcions de diverses màquines.

La seva configuració fàcil d'utilitzar allarga substancialment la vida útil de la bomba i la seva funcionalitat de configuració d'un sol botó preserva eficaçment la bomba d'aigua.

El seu robust sistema d'alarma de desbordament avisarà al client en cas d'augment ràpid del volum d'aigua activant simultàniament una sirena i un altaveu externs.

També pot gestionar amb precisió l'arrencada i l'aturada de les bombes d'aigua mitjançant la manipulació tant de les entrades analògiques com de l'interruptor.





1). Nivell normal de líquid al dipòsit

el nivell de líquid arriba a la sonda 3 # (interruptor de flotador A: nivell superior), la caixa de control ordenarà una bomba única per

córrer; el nivell de líquid disminueix a la sonda 2 # (interruptor flotant A: nivell inferior), una sola bomba deixa de funcionar;

La caixa de control alternarà les bombes dobles que funcionen automàticament quan el nivell de líquid varia

Sonda 2 # i Sonda 3 # (interruptor de flotador A: nivell amunt-nivell avall)



2). Flux addicional al dipòsit

quan una sola bomba està funcionant per al drenatge, el nivell de líquid al dipòsit encara augmenta fins a la sonda 4 #

(Interruptor de flotador B: nivell superior), la caixa de control ordenarà que una altra bomba funcioni simultàniament

drenatge, fins que el nivell de líquid disminueixi a la sonda 2 # (interruptor de flotador A&B: nivell inferior), bombes dobles

no deixarà de córrer.



3). Desbordament al dipòsit

quan les bombes dobles funcionen simultàniament, el nivell de líquid al dipòsit encara augmenta fins a la sonda

5 # (interruptor de flotador C: nivell superior), la caixa de control sonarà una alarma d'advertència; Quan el nivell de líquid baixa

a la sonda 5 # (Interruptor de flotador C de nivell inferior), la caixa de control deixa de sonar l'alarma d'advertència



4). Funció de patrulla automàtica (antioxidació).

Sota l'estat automàtic, si la caixa de control inspecciona les bombes dobles que no funcionen durant deu dies, controleu el dispositiu

ordenarà que la bomba A funcioni durant 3 segons i s'aturarà, després d'un interval de 10 segons, el dispositiu de control ho farà

ordena que la bomba B funcioni durant 3 segons i s'aturi.

Auto Patrol pot evitar que la bomba s'oxidi i l'impulsor encallat a causa d'un llarg temps sense funcionar
