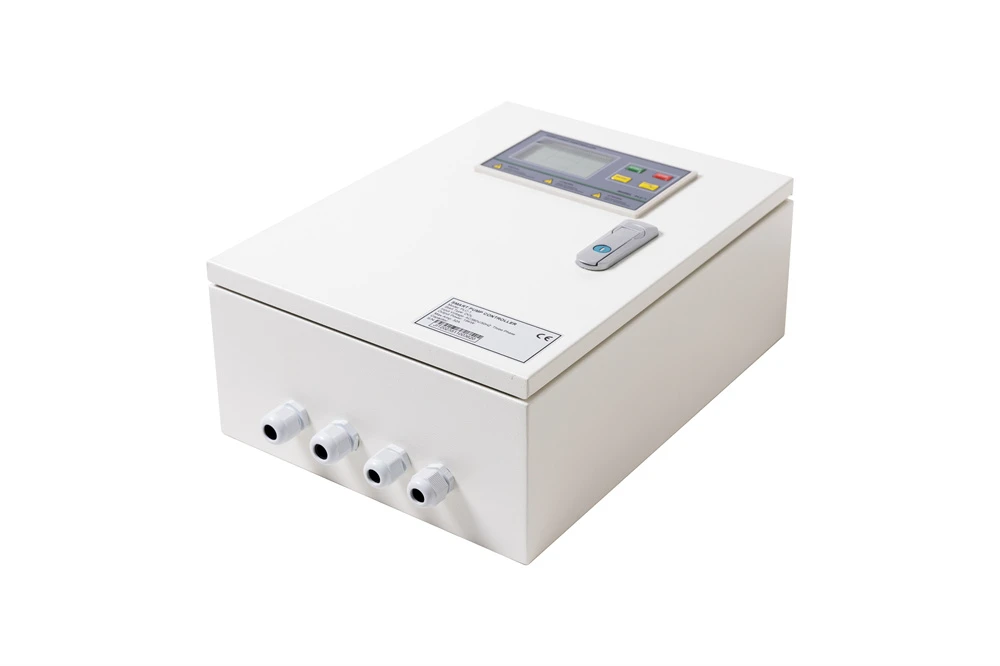

Panell de control de la bomba d'aigua digital dúplex





Els sistemes de bombes amb dues bombes submergibles d'aigües residuals o efluents es gestionen mitjançant panells de control de bombes d'aigua digitals dúplex.

Un panell de control dúplex s'utilitza amb més freqüència en sistemes que requereixen una bomba de seguretat en cas que falla la bomba primària. Els nostres panells dúplex apagaran els cicles entre les dues bombes, assegurant que ambdues romanguin operatives durant la vida útil de les bombes. El tauler sonarà una alarma d'aigua alta i activarà l'altra bomba automàticament si una de les bombes falla. Tenir aquest tipus de configuració garanteix que sempre tindreu una bomba que estigui operativa.





·Tipus d'inici: DOL (Directe en línia)

·Quantitat de bomba controlada: control de bomba dúplex

· Suport a dispositius de detecció externs:

Interruptor de flotador (ON/OFF)

Pressostat (ON/OFF)

Sonda de líquid

0.5-4Transmissor de nivell/transmissor de pressió de 0,5 V (només el model PCH 32)

4-20Transmissor mALevel/Transmissor de pressió (només el model PCH 32 Plus)

· Tensió nominal d'entrada: AC380V-400V 50HZ/60HZ, trifàsica

·Potència de sortida nominal:0,75kw-4kw(1hp-5,5hp)/5,5kw-11kw (7,5hp-15cv)/15kw( 20 CV)







Seguretat de funcionament en sec sense sensor

Bomba de protecció aturada.

protecció contra sobrecàrregues.

a la zona de protecció de tensió.

Protecció contra sobretensió.

Protecció per a l'arrencada repetida de la bomba.

L'entrada i sortida de potència estan protegides per fase oberta.

Protecció de la potència d'entrada contra la inversió de fase Protecció del desequilibri de fase per a la tensió d'entrada.

Protecció contra el sobreescalfament (necessita PTC o sensors de sobretemperatura integrats a la bomba).

Protecció contra fuites a la bomba (només per als models PCH 32 Plus; requereix un sensor de fuites).

protecció contra la corrosió a l'eix de la bomba





• S'aplica per a la transferència d'aigua del dipòsit baix al dipòsit superior mitjançant una sonda de líquid o un interruptor de flotador
• S'aplica per reforçar mitjançant interruptor de pressió i dipòsit de pressió.
• Aplicat per a l'aixecament d'aigües residuals mitjançant sonda líquida o interruptor de flotador
• S'aplica a la bomba de drenatge amb interruptor de flotador
• Aplicat per a la transferència d'aigua del dipòsit baix al tanc superior mitjançant un transmissor de nivell
• S'aplica per augmentar mitjançant transmissor de pressió
• Aplicat per a l'elevació d'aigües residuals mitjançant transmissor de nivell





0.5-4Transmissor de nivell .5V / Transmissor de pressió (model PCH32 compatible amb extensions posteriors)

4-20Transmissor de nivell mA/Transmissor de pressió (només model PCH32 Plus)

Interruptor de flotador (senyal ON/OFF)

Pressostat (senyal ON/OFF)

Sonda de líquid

Sensor de temperatura PT100 (es requereix un mòdul d'expansió del sensor de temperatura PT100 separat)

Transmissor de pressió d'aire MEMS (es requereix un transmissor de pressió d'aire MEMS separat)





1. La sortida del senyal té dos punts de contacte secs.
2. Dos equips estan utilitzant ports temporals.
3. Els ports amb fuites d'aigua es divideixen en dos equips.

4. Hi ha disponible un port de senyal analògic amb una sortida de 4–20 mA per connectar un transmissor universal.
5. Permet dos ports PT100.
6. Compatible amb voltatge mundial





JIT SMART es centra exclusivament a crear, desenvolupar, produir i comercialitzar protectors de motor de bombes i panells de control per a bombes intel·ligents. Amb més de 20 anys d'experiència en el negoci del controlador de bombes, estem ben versats en les necessitats dels usuaris i fabricants de bombes i podem oferir solucions integrals de control i protecció de bombes d'aigua.



Som una empresa jove en comparació amb la història del desenvolupament de bombes d'aigua, però tenim l'empenta i la inventiva per oferir als nostres clients solucions expertes de control i protecció de bombes d'aigua. La nostra experiència és avançada perquè hem desenvolupat, fabricat i venut controladors de bombes intel·ligents durant més de 20 anys.
