Tauler de control de la bomba trifàsica
Tensió d'entrada: trifàsica, AC380V-415V/50Hz
Potència de sortida: 0.75-4kw (1-5.5cv) 5.5-7.5kw (7.5-10cv) 11kw (15cv) 15kw (20cv) )
Tipus d'inici: DOL
Quantitat de bomba controlada: bomba única
- Lliurament ràpid
- Garantia de qualitat
- Atenció al client 24/7
Introducció al producte
Visió general
PCS31 és un panell de control de la bomba trifàsica. És per controlar i protegir 0.75-15bomba d'aigua kw.
1. Excepció de tres aplicacions tradicionals d'ompliment d'aigua / reforç / elevació d'aigües residuals, obtenim el control del temporitzador de cicle pur
2. Amb control de temperatura mitjançant sensor de temperatura PT 100 (opcional)
3.Protecció d'inversió de fase
4. Temporitzador d'aturada de la bomba en estat de control manual
5.Range de transmissió del senyal 1000m no 150m
6. Espai reservat per a MCB
7.La potència pot ser de fins a 15kw
8. La diferència de precisió del control d'amperes és del 2%
9. En lloc de la resistència ajustable anterior, s'utilitza un bloc integrat d'amplificador operacional més sofisticat, mostrant la tensió més fiable
10. El nostre grau de caixa és IP 65 no IP 22.
|
Model |
PCS31(Panell de control de la bomba trifàsica) |
|
Configuració elèctrica |
|
|
Voltg d'entrada |
Trifàsic, AC380V-415V/50Hz |
|
Potència de sortida |
0.75-4kw (1-5.5cv) 5.5-7.5kw (7.5-10cv) 11kw (15cv) 15kw (20cv) |
|
Tipus d'inici |
DOL |
|
Quantitat de bomba controlada |
Bomba única |
|
Funció principal de protecció |
|
|
Protecció de sobrecàrrega per amperes |
Sí |
|
El motor de la bomba s'ha aturat |
Sí |
|
Funcionament en sec sense sensor |
Sí |
|
Baixa/sobretensió |
Sí |
|
Fase oberta |
Sí |
|
Inversió de fases |
Sí |
|
Una altra funció |
|
|
Es mostra el registre dels cinc últims errors de la bomba |
Sí |
|
Es mostra el temps de funcionament acumulat de la bomba |
Sí |
|
Aplicació |
|
|
Transferència d'aigua mitjançant interruptor de flotador/sensor de líquid |
Sí |
|
Augment de pressió mitjançant commutació de pressió |
Sí |
|
Aigües per interruptor de flotador/sensor de líquid |
Sí |
|
Control de temporitzador de cicle pur |
Sí |
|
Control de temperatura mitjançant sensor de temperatura PT 100 (opcional) |
Sí |
|
Mode de control |
|
|
Mode manual |
Sí |
|
Mode automàtic |
Sí |
|
Una altra característica |
|
|
Protecció contra inversió de fase |
Sí |
|
Temporitzador d'aturada de la bomba en estat de control manual |
Sí |
|
Premeu el bloqueig del botó |
Sí |
|
Grau de protecció del controlador |
IP65 |
|
Precisió de control d'amperes |
Alt |
|
Interval de transmissió del senyal |
1000M |
|
Espai reservat per a MCB |
Sí |
|
La potència pot ser de fins a 15 kW |
Sí |
|
Diferència de precisió de control d'amperes |
2% |
|
En lloc de la resistència ajustable anterior, s'utilitza un bloc integrat d'amplificador operacional més sofisticat, mostrant la tensió més fiable |
Sí |
1. L'arxivament d'aigua del dipòsit inferior al dipòsit superior és un dels usos principals.
2. Una bomba per a un forat.
3. L'eliminació de les aigües residuals del Dipòsit.
4. Ús dels temps d'inici i de parada per configurar un temporitzador.
L'apèndix:
Regulació de la temperatura amb PT 100
Hi ha dues categories:
En primer lloc, el sistema de circulació d'aigua calenta tallarà la bomba d'aigua quan la temperatura de la xarxa de canonades arribi a la temperatura de parada predeterminada i la reiniciarà quan la temperatura cau per sota de la temperatura inicial predeterminada;
En segon lloc, quan la temperatura cau per sota del nivell predeterminat i puja per sobre d'ell, el PT100 incrustat al motor de la bomba d'aigua es reiniciarà automàticament. Això es fa com a mesura de precaució.
Les característiques i funcions addicionals inclouen:

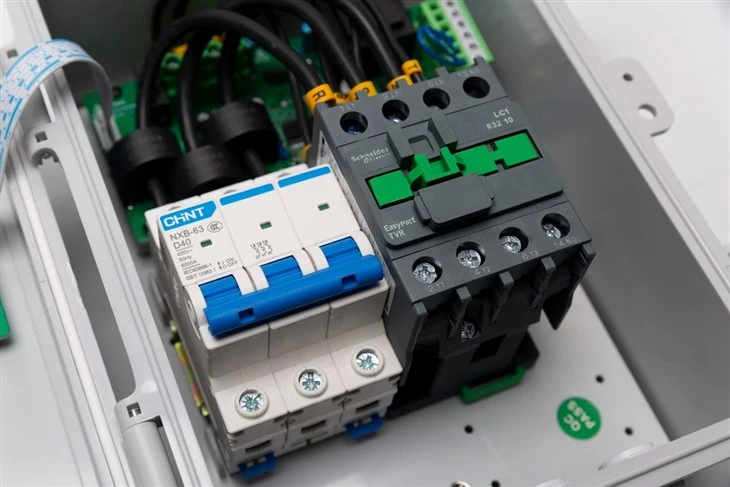

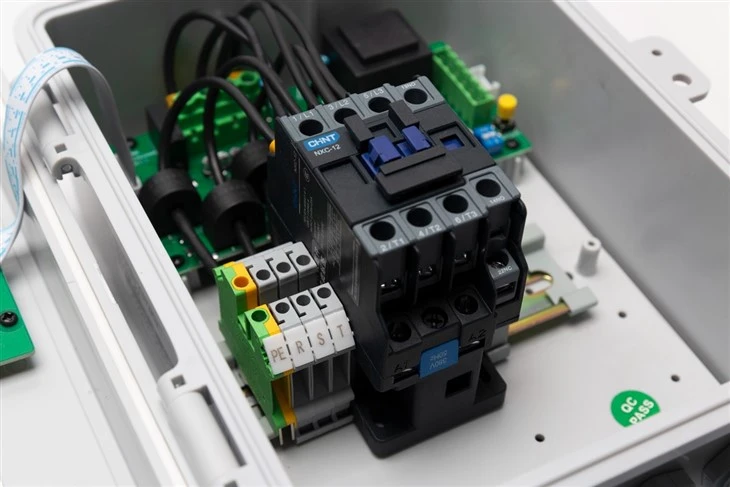

1.Usant un contactor de CA CHNT com a unitat;
2. Alliberar espai per als MCB; el disseny original requeria terminals de 5M per a la potència d'entrada.
3. La caixa IP 65
4. Podeu desenganxar el terminal de nivell.
Interval de transmissió del senyal: 1000 metres
