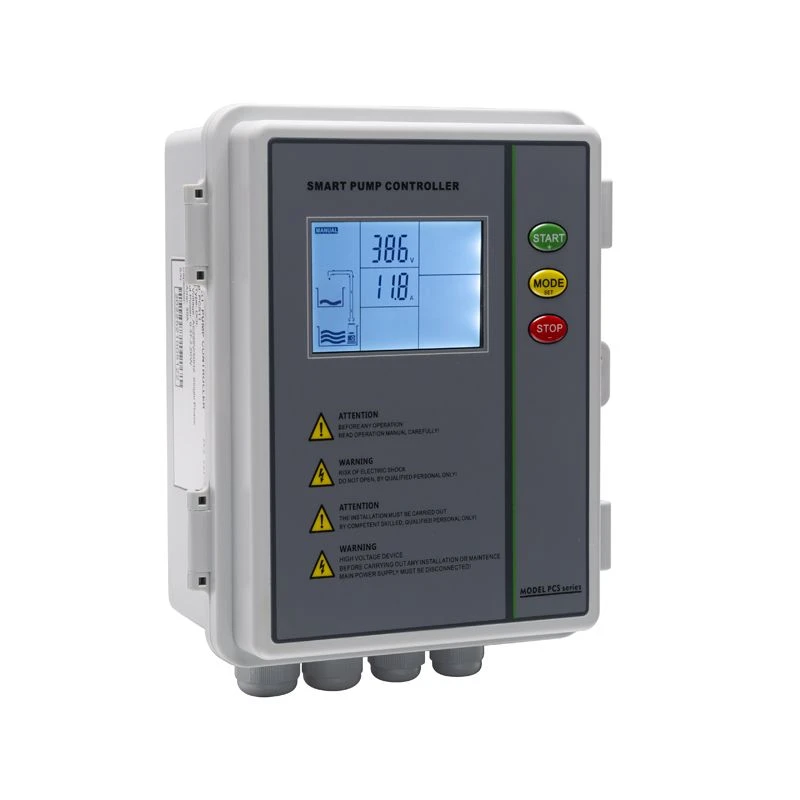

Controlador de bomba trifàsica
Controlador de bomba trifàsica PCS31, adequat per a bomba de pou profund, bomba d'aigües residuals, bomba de reforç i altres tipus de bomba d'aigua.
- Lliurament ràpid
- Garantia de qualitat
- Atenció al client 24/7
Introducció al producte
El controlador de bomba trifàsica PCS31 és adequat per a bombes de reforç, bombes d'aigües residuals, bombes de pous profunds i altres tipus de bombes d'aigua.
La idea bàsica de treball del controlador és aconseguir protecció i control automàtic mitjançant l'ús d'un circuit integrat amb una funció de síntesi de programa com a senyal de sortida de l'ull del sensor.
El controlador de la bomba trifàsica utilitza un xip de gran capacitat, que permet l'actualització del programa.
En condicions de funcionament típiques, el corrent de la bomba es registra amb precisió pel nostre mecanisme intern de configuració de paràmetres d'una sola tecla. És possible identificar la protecció contra la rotació en sec, la sobrecàrrega i l'aturada de la bomba mesurant el corrent en diverses condicions.
A diferència d'altres controladors del mercat, el PCS31 ofereix protecció contra inversió de fase. Amb aquesta protecció, cada bomba que estigui en funcionament sabrà quan es produeix una fase oberta.
Els usos primaris tradicionals del canvi d'interruptors DIP
1. L'aigua es transfereix del dipòsit superior al tanc baix.
2. El reforç de la bomba del forat.
3. Desguàs del dipòsit.
S'apliquen característiques especials quan s'utilitza per a la transferència d'aigua.
sistema de reposició d'aigua activat automàticament quan es connecta una sonda de nivell.
Considereu l'escenari següent: el subministrament d'aigua inferior té un dipòsit superior que està buit. Segons la lògica de funcionament estàndard, el dipòsit inferior no pot bombar aigua fins que el nivell de líquid arriba a la tercera sonda. Si s'apaga i torna a engegar l'alimentació, el controlador només determinarà si hi ha aigua a la segona sonda en lloc de determinar si s'ha arribat a la tercera sonda. Tornarà a la seva lògica de funcionament típica després del cicle inicial.
Configuració del paràmetre principal:
|
Paràmetre |
Descripció |
Interval |
Valor per defecte |
|
001 |
Amplificadors de viatge de protecció contra funcionament en sec. |
0.0 A |
|
|
002 |
Protecció contra sobrecàrregues d'amperatge. |
26 A (0.37-2,2KW,0.75-7,5kW) 52 A (11-15kW) |
|
|
003 |
Amplificadors de viatge de protecció contra parades. |
33 A (0.75-7,5 kW) 66 A (11-15kW) |
|
|
004 |
Tensió d'activació de protecció de sota tensió. |
175 V (monofàsica) 300 V (trifàsic) |
|
|
005 |
Tensió d'activació de protecció contra sobretensió. |
253 V (monofàsica) 439 V (trifàsic) |
|
|
006 |
Temps de resposta del viatge de protecció contra marxa en sec. |
0 – 254 segons |
6 segons |
|
007 |
Temps de recuperació de la protecció contra funcionament en sec. |
0 – 254 min |
5 minuts |
|
008 |
Funció de temporitzador si es treballa amb aplicacions |
00 – 01 |
00 (no) [01 sí] |
|
009 |
Temps de funcionament de la bomba. |
0 – 254 min |
5 minuts (només si 008 activat o interruptor DIP a la posició 10) |
|
010 |
Temps de parada de la bomba. |
0 – 254 min |
5 minuts (només si 008 activat o interruptor DIP a la posició 10) |
|
011 |
Temporitzador d'aturada de la bomba en estat manual. |
0 – 254 min |
0 minuts (0=inactiu) |
|
012 |
Funció de bloqueig d'operació de botons i LCD. |
00 - 01 |
00 (desbloquejat) [01 bloquejat] |
|
|
|||
|
013 |
Protecció de fase oberta i inversió de fase. [00 (fase oberta i inversió de fase OFF)] [01 (fase oberta desactivada, inversió de fase activada)] [02 (fase oberta ON, inversió de fase desactivada)] [03 (fase oberta i inversió de fase activada)] |
00 - 03 |
03 (el paràmetre 013 només disponible per a tres fases) Després de configurar, si us plau, apagueu-lo perquè estigui disponible. |
|
Els paràmetres següents només són visibles per acontrol tèrmic quan es connecta ambPT 100 TEl mòdul d'expansió està equipat. |
|||
|
014 |
Temperatura d'arrencada de la bomba. La bomba començarà per sota de la temperatura establerta. |
0 - 100 graus |
35 graus |
|
015 |
Temperatura de parada de la bomba. La bomba s'aturarà per sobre de la temperatura establerta. |
0 - 100 graus |
45 graus |
Altres característiques
1. Diversos usos per a les opcions mitjançant la configuració de paràmetres i interruptors DIP.
2. Protecció contra fase oberta, inversió de fase, sobrecàrrega, subtensió, bombes aturades, funcionament en sec i sobretensió.
3. Diverses opcions d'habitatge petit IP 65
4. Un botó individual per calibrar paràmetres.

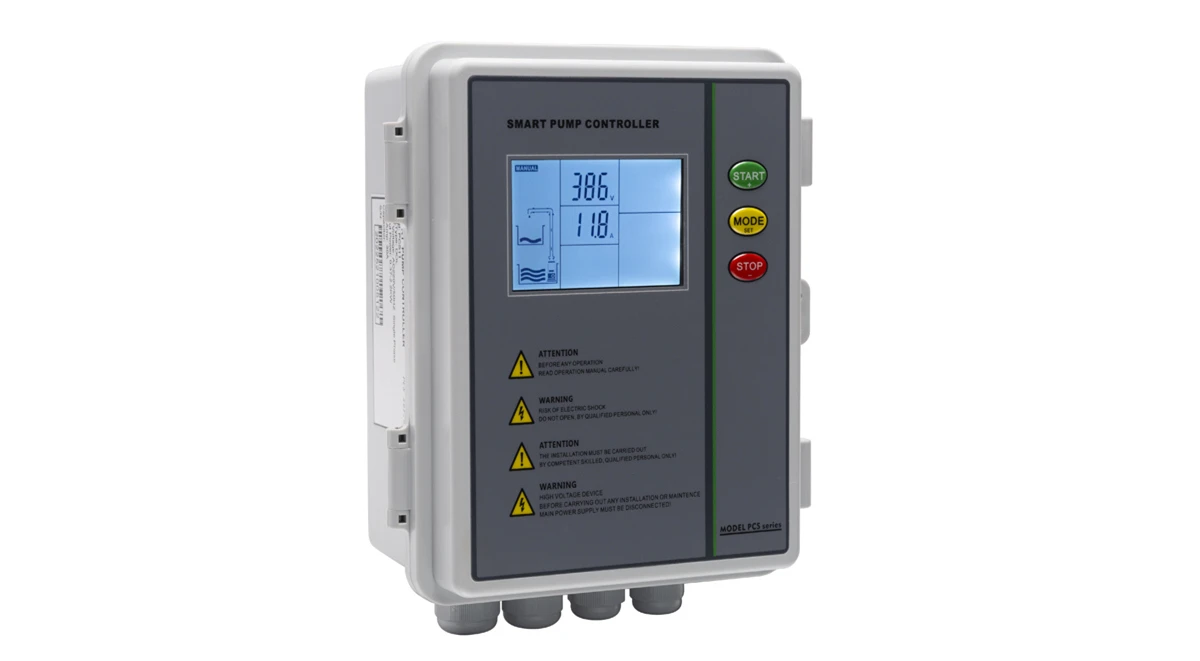

5. L'estat de funcionament de la bomba es mostra a la pantalla LCD.
6. Verificació del temps de funcionament acumulat de la bomba
7. Bombeu els últims cinc errors i comproveu-los.
8. La bomba es pot aturar automàticament en mode manual mitjançant la configuració d'un temporitzador.
9. El programari es pot modificar per satisfer els requisits específics del lloc.
10. Interval de tensió de funcionament: 0,75-4 kw, 5,5-7,5 kw, 11-15 kw
11. Tensió assolible entre 280 i 460 volts.
